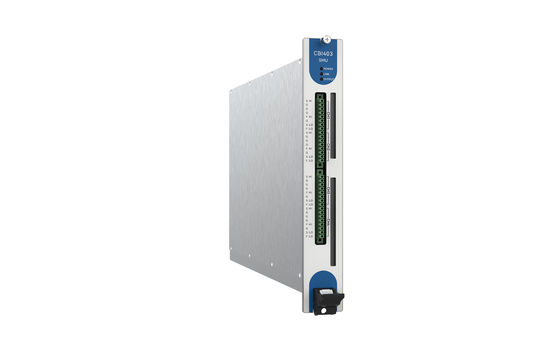

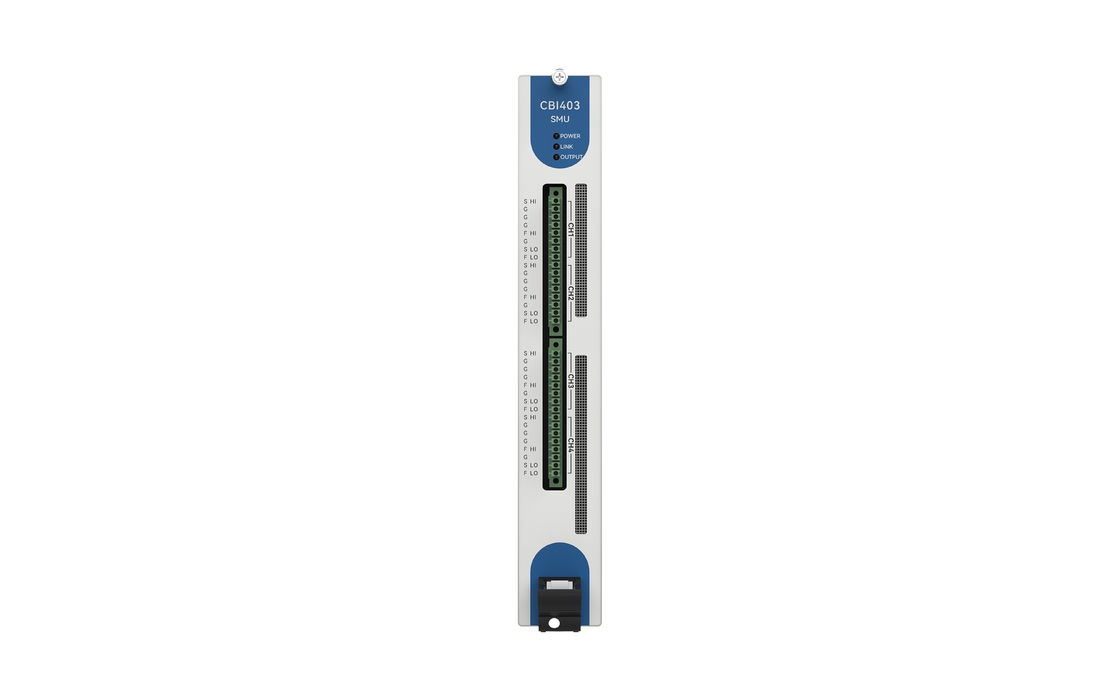

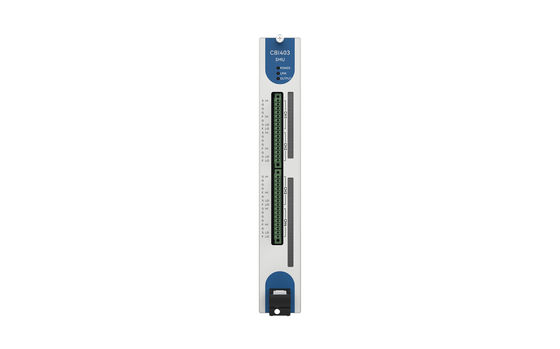

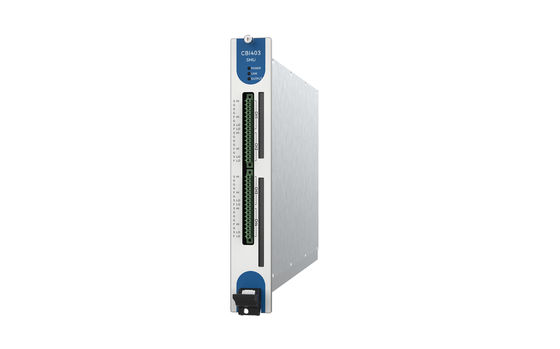

18V 1A 4チャネルサブカード パルス源測定ユニット CBI403 SMU 測定
CBI401モジュラーサブカードは,高精度,高動力範囲の電気特性化のために設計されたCSシリーズソース測定ユニット (SMU) ファミリーのメンバーです.モジュール構造により,1003CS (3スロット) と1010CS (10スロット) のホストシステムの両方に柔軟な統合が可能です.1010CS ホストと組み合わせると,ユーザーは最大40の同期チャンネルを設定できます.半導体・ウェーバーレベル検証や多端末並列ストレストーストテストなどのアプリケーションのテストスループットを劇的に向上させる.
製品の特徴
▪ 病気 の 原因高精度調達/測定:0.1%の精度で,5桁半の解像度で,全電圧/電流範囲で.
▪ 病気 の 原因4つの四半期作戦:動的デバイスプロファイリングのための源/沈みモード (±10V,±1A) をサポートする.
▪ 病気 の 原因2つの試験モード:静止状態と一時状態の行動の柔軟な特徴付けのためのパルスおよびDC操作.
▪ 病気 の 原因高頻道密度4つのチャネルをサブカードごとに共有し,密度の高い並行テスト構成が可能である.
▪ 病気 の 原因設定可能なトリガーバス:複数のサブカードをプログラム可能なトリガー信号で同期し,複数のデバイスで協調したワークフローを行う.
▪ 病気 の 原因先進的なスキャンモード:線形,指数関数,およびユーザー定義IV曲線スキャンプロトコル
▪ 病気 の 原因多プロトコル接続性:RS-232,GPIB,Ethernetインターフェースを自動化試験システムにシームレスに統合する.
▪ 病気 の 原因空間効率の良いモジュール化1Uの高さの設計は,スケーラブルなチャネル拡張をサポートしながら,ラックスペース利用を最適化します.
製品パラメータ
|
ポイント |
パラメータ |
|
チャンネル数 |
4つのチャンネル |
|
電圧範囲 |
1~18V |
|
最低電圧解像度 |
100uV |
|
現在の範囲 |
5uA1A |
|
最低電流解像度 |
200nA |
|
最小パルス幅 |
100μs 最大作業サイクル 100% |
|
最大電流制限 |
|
|
プログラム可能なパルス幅解像度 |
1μs |
|
最大連続波 (CW) 出力 |
10W,四四角源またはシンクモード |
|
最大パルス (PW) 出力 |
10W,四四角源またはシンクモード |
|
安定した負荷容量 |
<22nF |
|
ブロードバンドノイズ (20MHz) |
2mV RMS (典型的な値),<20mV Vp-p (典型的な値) |
|
最大採取率 |
1000 S/s |
|
源の測定精度 |
0.10% |
|
対応しているホスト |
1003C,1010C |
申請
▪ 病気 の 原因ナノ材料の特徴:グラフェン,ナノワイヤー,その他のナノ材料の電気性能試験,材料の研究開発と応用を進めるための重要なデータを提供する.
▪ 病気 の 原因有機物質分析:電子インクと印刷電子機器の電気特性,有機電子技術の革新を支援する.
▪ 病気 の 原因エネルギーと効率試験:LED/AMOLED,太陽電池,電池,DC-DC変換器の性能最適化と効率検証
▪ 病気 の 原因離散半導体試験:質基準に準拠することを保証するレジスタ,ダイオード (ゼナー,PIN),BJT,MOSFET,SiCデバイスの包括的な電気特性
▪ 病気 の 原因センサー評価:センサーの研究開発,生産,品質管理のための抵抗性およびホール効果試験
▪ 病気 の 原因低功率レーザー老化VCSELとバタフライレーザーの長期的信頼性試験,使用寿命と運用安定性を評価するための性能低下の監視.
ビデオ
ビデオ
ビデオ
|
