| ブランド名: | PRECISE INSTRUMENT |
| モデル番号: | CS1003C |
| MOQ: | 1 ユニット |
| 配達時間: | 2〜8週間 |
| 支払条件: | T/T |

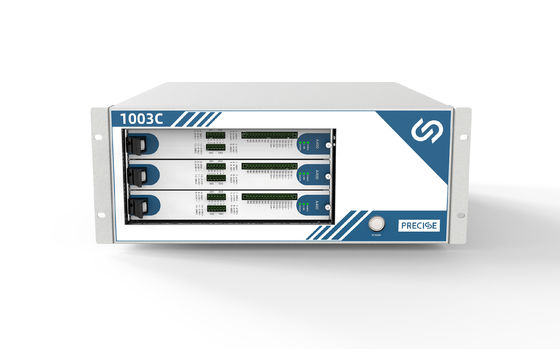

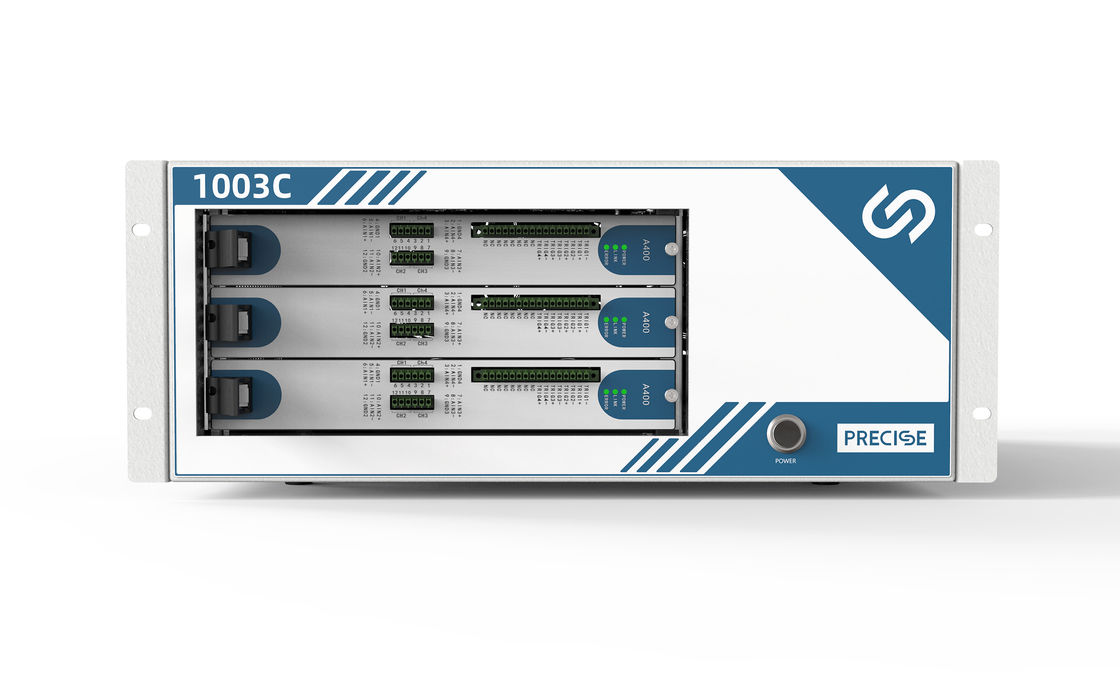

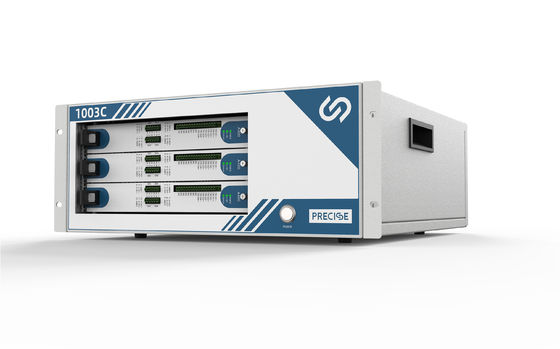

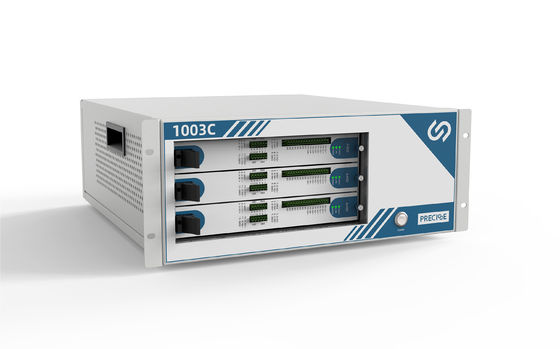

3 スロット サブカードプラグ イン SMU ユニット 1003C ソース測定ユニット
1003Cモジュラー・シャシは 高性能アプリケーション向けに設計された プロレベルのテストソリューションです科学研究と産業検証のシナリオにおける重要なテストインフラとして機能する.このプラットフォームは,構成可能なアーキテクチャを通じて,マルチドメインテストタスクのための効率的なプラグアンドプレイ操作を提供します.
製品の特徴
▪ 病気 の 原因モジュール式拡張:複数のサブカードスロットにより,オンデマンドの機能モジュール組み合わせが可能です.
▪ 病気 の 原因産業用信頼性:多層のEMIシールドとインテリジェント熱管理により,厳しい環境 (-40°C~85°C) で安定した動作が保証されます.
▪ 病気 の 原因高速インターコネクト: GPIB/Ethernet/USBインターフェイスを統合して <1ms のデータ同期遅延を達成する.
▪ 病気 の 原因シームレスな互換性: プラグアンドプレイ統合と Pusces CS/CBI シリーズサブカード 急速なテストループ構成.
▪ 病気 の 原因精密同期: 3Gbps のバックプレンの帯域幅と 16 チャネルトリガーバスは μs レベルの多チャネルタイムリング精度を提供します.
製品パラメータ
|
ポイント |
パラメータ |
|
スロット数 |
3チャンネル |
|
通信インターフェース |
DC モード:10nA4A/パルス モード:10nA30A |
|
電源の仕様 |
DCモード:最大40W/パルスモード:最大400W |
|
作業環境の温度 |
25±10°C |
|
寸法 (長さ * 幅 * 高さ) |
552mm×482mm×178mm |
申請
▪ 病気 の 原因離散的な半導体装置の特性試験,レジスタ,ダイオード,発光ダイオード,ゼナーダイオード,PINダイオード,BJTトランジスタ,MOSFET,SIC,GaNおよびその他の装置を含む.
▪ 病気 の 原因LED/AMOLED,太陽電池,DC-DCコンバーターなどを含むエネルギーと効率試験
▪ 病気 の 原因センサー特性試験,抵抗性,ホール効果などを含む.
▪ 病気 の 原因電子インク,印刷電子技術などを含む有機材料の特性試験
▪ 病気 の 原因グラフェン,ナノワイヤーなどを含むナノ材料の特性試験
ビデオ
ビデオ
|
